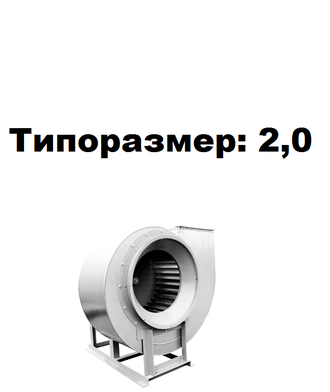

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ   Вентиляторы радиальные марки ВР 280-46 выпускаются по ТУ 4861-001-85589750. Вентиляторы рассчитаны на среднее давление при одностороннем всасывании рабочей среды. Конструкция вентиляторной установки – моноблочная. В качестве опоры используется рама, посредством которой вентилятор ВР 280-46 крепится к крыше или к стенам здания. На раме установлен металлический кожух по типу «улитка». Всасывание рабочей среды происходит через круглый патрубок вдоль оси вращения рабочего колеса, а его выброс – через квдратный патрубок под прямым углом. На фланцах обоих патрубков предусмотрены отверстия под крепление к воздуховодам. Корпус может вращаться относительно рамы, что позволяет выставить его под необходимым углом к горизонту (по умолчание угол 0 градусов). Рабочее колесо с 32 отогнутыми в сторону вращения лопастями размещается в корпусе и соединяется с приводом. По отношению направления вращения рабочего колеса к приводу различают вентиляторы ВР 280-46 левого и правого исполнения. Дополнительно, к вентилятору докупаются  виброизоляторы  (устанавливаются между рамой и основанием) и  гибкие вставки   для всасывающего и нагнетающего патрубков. Вентиляторы радиальные среднего давления ВР 280-46 широко эксплуатируются в системах вентиляции и отопления помещений различной площади и назначения. Также ВР 280-46 могут быть использованы для перемещения рабочей среды в различных промышленных технологических установках. Радиальные вентиляторы ВР 280-46 рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. Предельно допустимая концентрация взвешенной пыли в рабочей среде составляет 100 мг/м3. Для вентиляторов стандартного исполнения наибольшая температура рабочего воздуха или газовоздушной смеси составляет +80С, для оборудования в теплостойком исполнении верхний температурный порог равен +120С. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов. ВР 280-46 производятся для эффективной эксплуатации в условиях тропического и умеренного климата при t0 окружающего воздуха -40…+40 градусов Цельсия. ОСНОВНЫЕ ВАРИАНТЫ ИЗГОТОВЛЕНИЯ Индекс Назначение и материалы — Общепромышленное исполнение, материал — углеродистая сталь Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до + 200 °С), материал – углеродистая сталь К1 Коррозионностойкое исполнение, материал – нержавеющая сталь К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь ВЖ2 Взрывозащищенное исполнение из разнородных металлов, теплостойкое материал – углеродистая сталь, латунь ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов,  материал – нержавеющая сталь, латунь ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
